CNC pásová pila EVERISING EP-330S s lineárním posuvem do řezu. Od standardní řady CNC pásových pil se odlišuje tím, že pro posuv do řezu využívá servomotor jako vysoko-produkční kotoučové pily.
Pilový kotouč na neželezné kovy PILANA 87-11 TFZ N
SK pilový kotouč se používá pro řezání plastových profilů a neželezných kovů. Je vhodný na dělení tenkostěnných profilů. Tento kotouč má geometrii zubu označenou TFZ N, což znamená trapézový zub střídavě s rovným s negativními úhly čela. Tělo je vyrobeno z vysoce kvalitního materiálu o tvrdosti 43–48 HRC a jeho tvar se vyřezává pomocí laseru. Zuby na těle pilového kotouče jsou osazeny destičkami ze slinutého karbidu (SK). Výhodou je, že se pilové kotouče přebrušují a tento servis Vám můžeme poskytnout.
- řezání neželezných výlisků a profilů, plastových profilů
- vhodné pro řezání kosoúhlým pronikem
- používá se pro tenkostěnné profily
- pro pily s ručním posuvem do řezu
|
D [mm]
|
S [mm]
|
s [mm]
|
d [mm]
|
z
|
|
160
|
2,8
|
2,2
|
20
|
48
|
|
190
|
2,8
|
2,2
|
30
|
56
|
|
200
|
3,2
|
2,5
|
30
|
60
|
|
250
|
3,2
|
2,5
|
30
|
80
|
|
300
|
3,2
|
2,5
|
30
|
96
|
|
350
|
3,6
|
2,8
|
30
|
108
|
|
400
|
3,6
|
2,8
|
30
|
120
|
D - průměr kotouče [mm] S - šířka zubu [mm] s - tloušťka těla [mm] d - průměr upínacího otvoru [mm] z - počet zubů

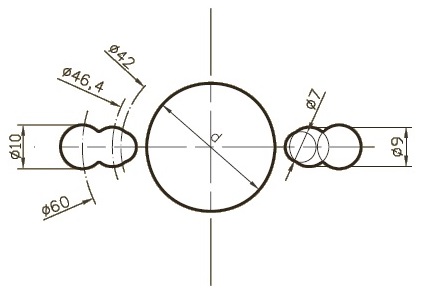

Všechny pilové kotouče určené pro řezání
neželezných kovů a plastů jsou opatřeny
unášecími otvory. Parametry unášecích
otvorů jsou zobrazeny na obrázku.
Na přání zákazníka vyrobíme provedení
bez unášecích otvorů.
